焊網 - 碼垛 - 打包一體化全自動生產線簡介

這是一套鋼筋網片從焊接成型、自動碼垛到捆扎打包全流程無人化的集成產線，核心由數控焊網機、工業碼垛機器人、全自動打包機 + 中 央 PLC 控制系統 + 輸送分揀單元組成，專為建筑鋼筋網、護欄網、煤礦支護網等網片規模化生產設計，實現 “原料入、成品垛出” 的閉環自動化。

一、核心設備構成與功能

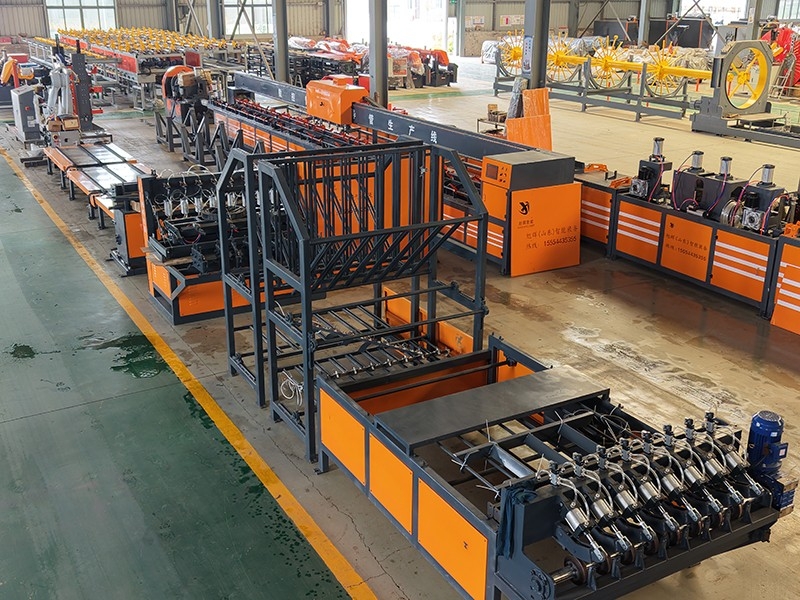

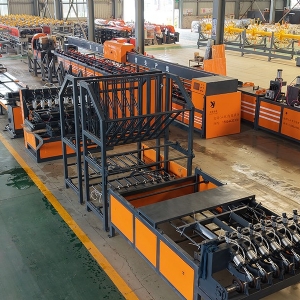

數控焊網機（前道核心）

功能：自動完成鋼筋 / 金屬絲調直、送料、排筋、電阻焊接、定尺剪切、網片成型，支持縱筋 / 橫筋自動排布、多點同步焊接、網片尺寸 / 孔徑 / 長度數控可調。

焊接速度 800–1500 點 /min，單張網片成型節拍 10–30s；焊接牢固、焊點均勻、無虛焊漏焊。

輸出：連續裁切的標準網片，經輸送線平穩送入后道碼垛工位。

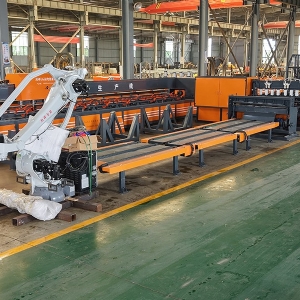

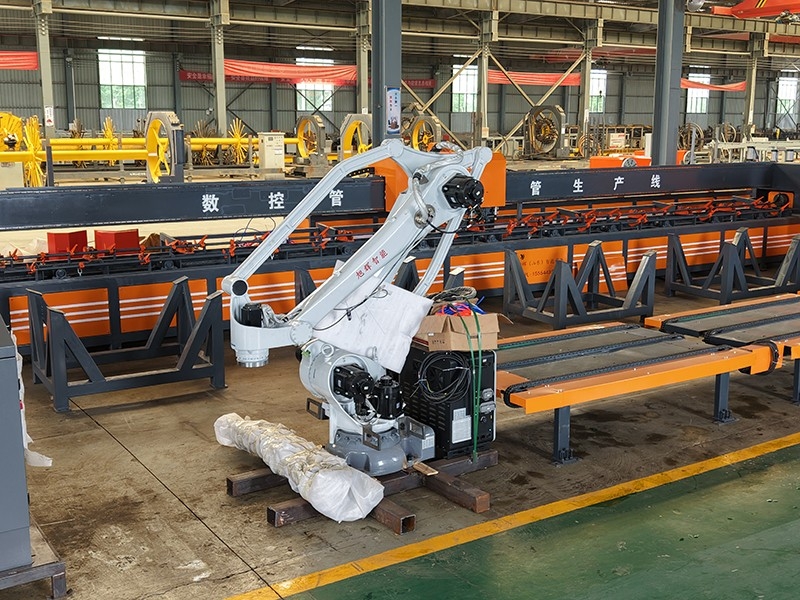

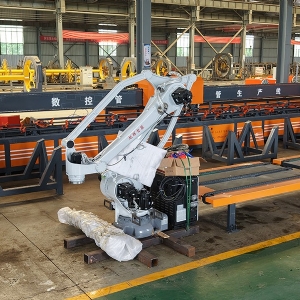

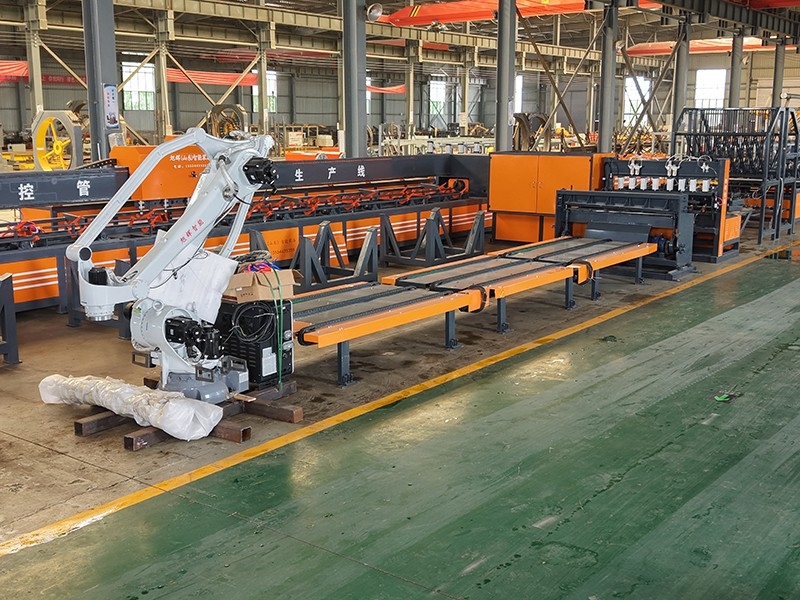

碼垛機器人（中轉核心）

配置：多軸工業機器人（4–6 軸）+ 專用網片夾爪 / 吸盤末端、視覺定位、托盤輸送線、垛型編程系統。

功能：自動抓取焊好的網片，按預設垛型（交錯 / 重疊、層數、尺寸）精 準堆疊在托盤上；滿垛后自動觸發輸送，空托盤自動補位；支持多規格網片混碼、垛型一鍵切換、故障報警。

優勢：24h 連續作業、重復定位精度 ±0.5mm、單臺替代 3–5 名人工、碼垛效率 120–200 片 /h，杜絕人工碼放歪斜、坍塌、網片變形。

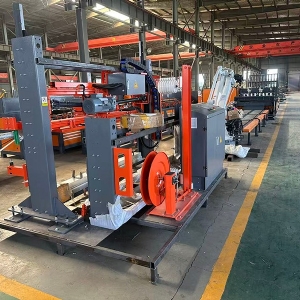

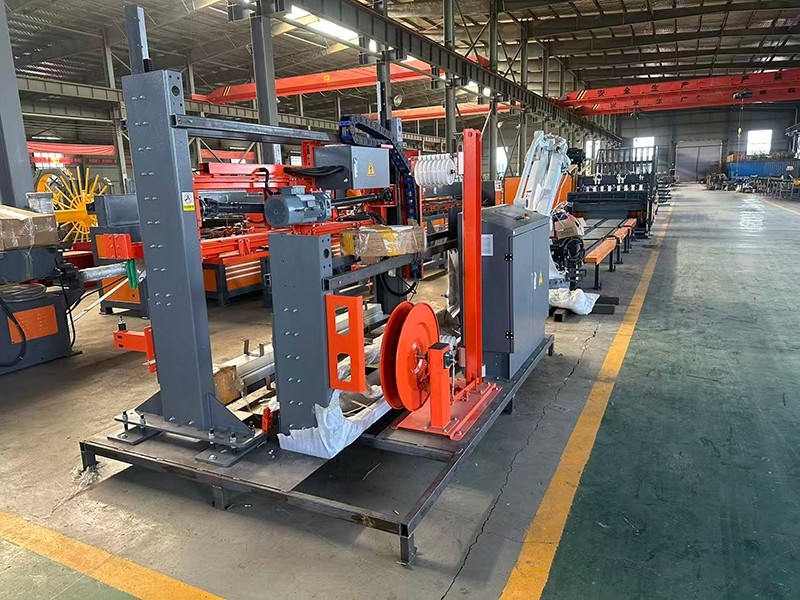

全自動打包機（后道核心）

類型：PET/PP 帶全自動捆扎機（水平 + 垂直十字打包）、帶自動送帶 / 收緊 / 熔接 / 切斷功能。

功能：對滿垛網片自動定位、多道捆扎（2–4 道）、牢固封包，防止運輸散垛；打包力度可調、速度快（單垛≤30s）、耗材損耗低、打包一致性強。

中 央控制系統（PLC+HMI）

統一調度焊網、輸送、碼垛、打包全流程，傳感器實時監測工位狀態、節拍同步、故障聯鎖停機；支持參數設置、產能統計、遠程監控、一鍵啟停，單人即可值守整條產線。

二、完整工藝流程（閉環無人化）

上料：盤圓鋼筋→自動調直切斷機→縱筋 / 橫筋分別送入焊網機

焊接成型：排筋→多點電阻焊→定尺剪切→合格網片輸出

輸送分揀：網片經皮帶 / 輥道線送至碼垛機器人抓取位

智能碼垛：機器人抓取→按垛型堆疊→滿垛→托盤輸送至打包位

自動打包：定位→十字捆扎→熔接切斷→成品垛輸出

入庫：成品垛由叉車 / AGV 轉運至倉庫
